RouterOS使用虚拟路由冗余协议VRRP实现双机热备

RouterOS（以下简称ROS）使用虚拟路由冗余协议Virtual Router Redundancy Protocol（以下简称VRRP）创建虚拟网关来实现双机热备功能。

VRRP协议原理:

VRRP协议可以通过多台路由器组成一个网关集合，使用VRRP虚拟网关作为终端用户的网关，当VRRP master路由器停止运行的时候，VRRP优先级最高的backup路由器就会重新生成为master状态，所有网络会切换到该路由器上。vrrp是master路由广播所有backup路由器。当backup收不到master的数据时，触发backup路由变为新的master路由。

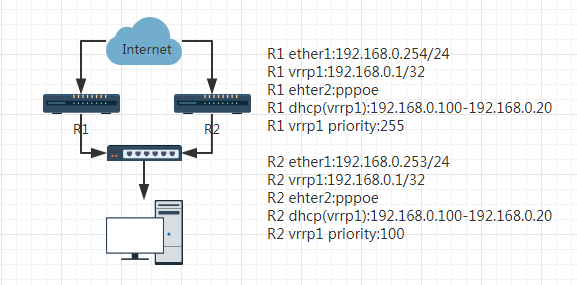

实验环境和拓扑图：

主ROS：R1，备ROS：R2，双线公网，一台交换机

实验步骤：

1、R1 ether1和R2 ether1互连，R1 ether2和R2 ether2连接外网，我这边是pppoe拨号

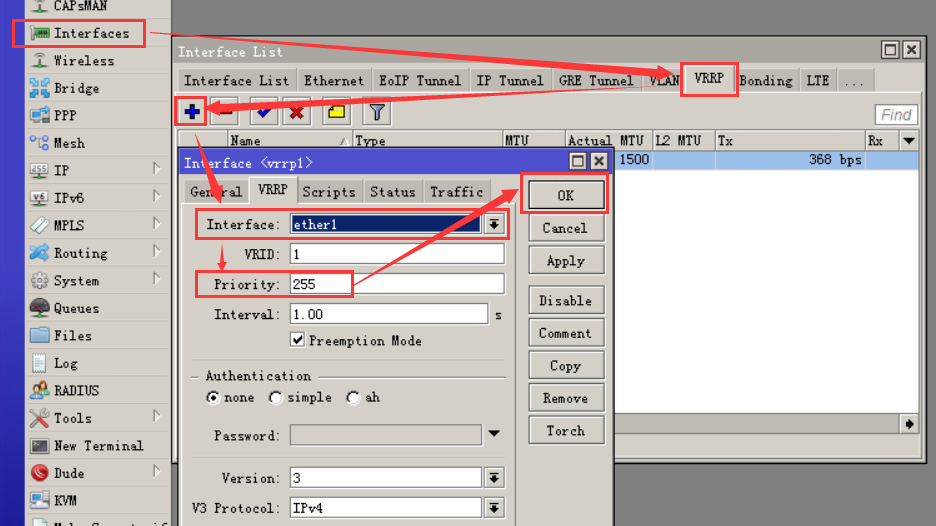

2、R1创建vrrp1，绑定网卡ether1，并把priority设置为255

R2创建vrrp1，绑定网卡ether1，并把priority设置为100

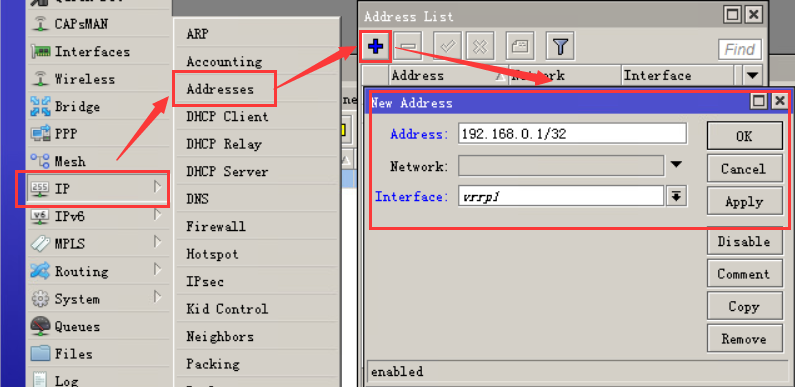

3、设置R1 vrrp1和R2 vrrp1 ip地址，都设置为192.168.0.1/32

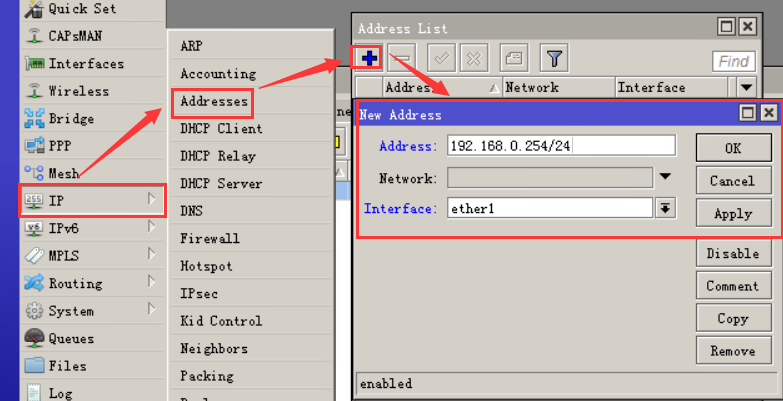

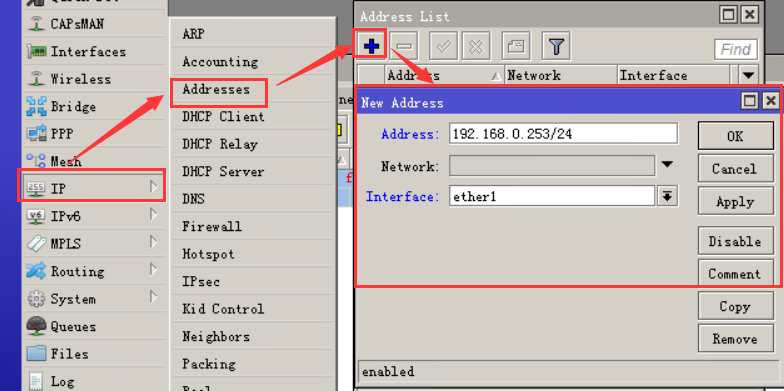

4、分别设置R1 ether1 ip地址为192.168.0.254/24和R2 ether1 ip地址为192.168.0.253/24

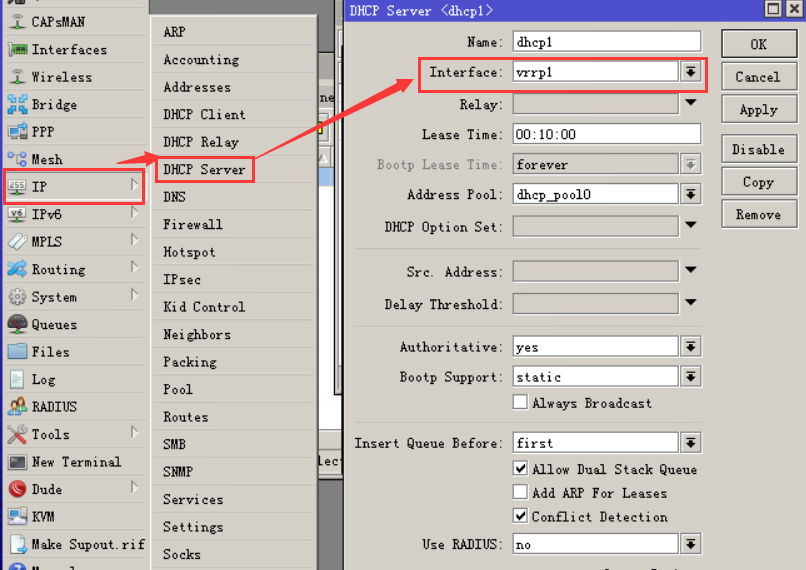

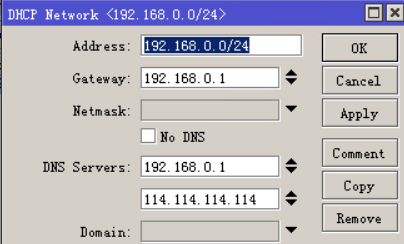

5、分别设置R1和R2的DHCP      dhcp服务器网卡选择vrrp1DHCP network设置，address设置为192.168.0.0/24，gateway设置为192.168.0.1（虚拟网关地址）

6、NAT masquerade以及DNS等设置略过

到此，正常状态是R1运行，下面的电脑从R1 vrrp虚拟网关的DHCP服务器自动分配地址，当R1异常时自动切换到R2，使用R2 vrrp虚拟网关。如果是PPPoE拨号，可以通过vrrp状态开启动或关闭脚本，也就是pppoe拨号。
