CISCO思科三层交换机配置实例

配置需求:

1.完成三层交换机的设备名称和ip地址设置

2.完成console控制台密码设置

3.完成telnet远程管理。

4.完成vlan创建并实现vlan互通

5.完成网口配置并分配vlan

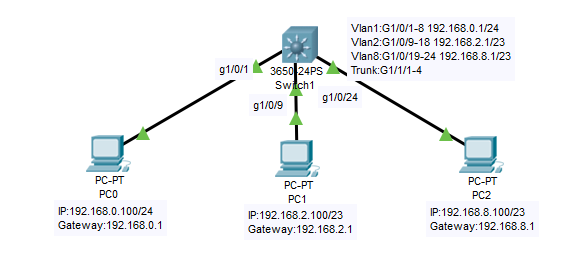

一、网络拓扑图

二、交换机基础配置

设置交换机名称,特权模式、远程管理和console控制台密码设置等

switch(config)#hostname Switch1

Switch1(config)#enable secret myxzy

Switch1(config)#line vty 0 4

Switch1(config-line)#password myxzy

Switch1(config-line)#login

Switch1(config-line)#exit

Switch1(config)#line console 0

Switch1(config-line)#password myxzy

Switch1(config-line)#login

Switch1(config-line)#exit

Switch1#write

三、交换机设置Vlan

Switch1#vlan data

Switch1(vlan)#vlan 2 name office

Switch1(vlan)#vlan 8 name cctv

Switch1(vlan)#exit

Switch1#config terminal

Switch1(config)#int range g1/0/1 - 8

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 1

Switch1(config-if-range)#exit

Switch1(config)#int range g1/0/9 - 18

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 2

Switch1(config-if-range)#exit

Switch1(config)#int range g1/0/19 - 24

Switch1(config-if-range)#switchport mode access

Switch1(config-if-range)#switchport access vlan 8

Switch1(config-if-range)#exit

Switch1(config)#int range g1/1/1-4

Switch1(config-if-range)#switchport trunk encapsulation dot1q        //修改封装协议,默认的封装是ISL的,改成802.1Q

Switch1(config-if-range)#switchport mode trunk

Switch1(config-if-range)#exit

Switch1#Write

Switch1#show vlan       //查看vlan当前情况

四、Vlan设置IP和互通

Switch1(config)#ip routing

Switch1(config)#int vlan 1

Switch1(config-if)#ip address 192.168.0.1 255.255.255.0

Switch1(config-if)#no shutdown

Switch1(config-if)#exit

Switch1(config)#int vlan 2

Switch1(config-if)#ip address 192.168.2.1 255.255.254.0

Switch1(config-if)#no shutdown

Switch1(config-if)#exit

Switch1(config)#int vlan 8

Switch1(config-if)#ip address 192.168.8.1 255.255.254.0

Switch1(config-if)#no shutdown

Switch1(config-if)#exit
